FC 圓形帶螺紋、ST 卡接式圓形、SC 卡接式方形、LC 類似于SC,但體形小一半、PC 微球面研磨拋光、APC 呈8°角并做微球面研磨拋光、MRTJ 方型,一頭是雙纖收發一體(多為3com上用)。

        光纖模塊:一般都支持熱插拔、GBIC 使用的光纖接口多為SC或ST型、SFP 小型封裝GBIC,使用光纖為LC型使用的光纖、單模:L,波長1310;單模長距LH,波長1310,1550、多模:SM,波長850、SX/LH表示可以使用單模或者多模光纖。

       常見的光纖跳線接口類型如下列圖所示：

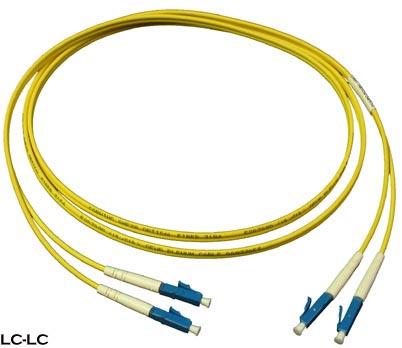

        上面這個圖是LC到LC的，LC就是路由器常用的SFP，mini GBIC所插的線頭；

        FC轉SC，F(xiàn)C一端插光纖步線架，SC一端就是catalyst也好，其他也好上面的GBIC所插線纜；

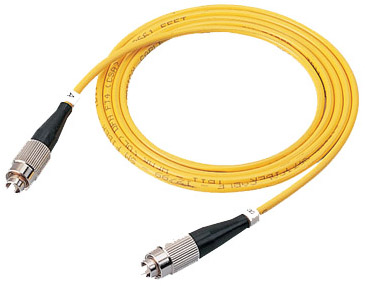

        上面這個圖是FC到FC的，也是我們常用的光纖跳線之一。

        ST到FC，對于10Base-F連接來說，連接器通常是ST類型，另一端FC連的是光纖步線架；

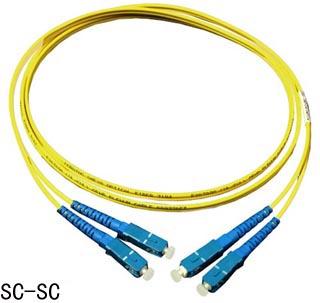

        SC到SC兩頭都是GBIC的；

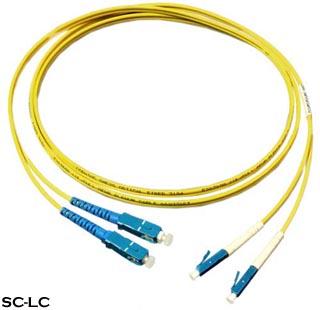

        SC到LC，一頭GBIC,另一頭MINI-GBIC；

        FC 圓型帶螺紋(配線架上用的最多)

        ST 卡接式圓型

        SC 卡接式方型(路由器交換機上用的最多)

        PC 微球面研磨拋光

        APC 呈8度角并做微球面研磨拋光

        MT-RJ 方型,一頭雙纖收發一體( 華為8850上有用)

        光纖模塊：一般都支持熱插拔

        GBIC Giga Bitrate Interface Converter, 使用的光纖接口多為SC或ST型

        SFP 小型封裝GBIC,使用的光纖為LC型

        使用的光纖:

        單模: L ,波長1310 單模長距LH 波長1310,1550

        多模:SM 波長850

        SX/LH表示可以使用單模或多模光纖

        在表示尾纖接頭的標注中，我們常能見到“FC/PC”，“SC/PC”等，其含義如下：

        “/”前面部分表示尾纖的連接器型號

        “SC”接頭是標準方型接頭，采用工程塑料，具有耐高溫，不容易氧化優點。傳輸設備側光接口一般用SC接頭。

        “LC”接頭與SC接頭形狀相似，較SC接頭小一些。

        “FC”接頭是金屬接頭，一般在ODF側采用，金屬接頭的可插拔次數比塑料要多。

         連接器的品種信號較多，除了上面介紹的三種外，還有MTRJ、ST、MU等，

        “/”后面表明光纖接頭截面工藝，即研磨方式。

        “PC”在電信運營商的設備中應用得最為廣泛，其接頭截面是平的。

        “UPC”的衰耗比“PC”要小，一般用于有特殊需求的設備，一些國外廠家ODF架內部跳纖用的就是FC/UPC，主要是為提高ODF設備自身的指標。
