如何計算光纖損耗？
光纖損耗的類型
光纖損耗也被成為光的衰減，是指光纖發射端和接收端之間的光損耗量。造成光纖損耗的原因有多種，如光纖材料對光能的吸收/散射、彎曲損耗、連接器損耗等。
總而言之，造成光纖損耗主要有兩大原因：內部因素（即光纖固有的特性）和外部因素（即光纖操作不當引起的），由此光纖損耗可分為本征光纖損耗和非本征光纖損耗。本征光纖損耗是光纖材料固有的一種損耗，主要包含了因結構缺陷引起的吸收損耗、色散損耗和散射損耗；而非本征光纖損耗主要包含了熔接損耗、連接器損耗和彎曲損耗。
光纖損耗的標準
電信工業聯盟（TIA）和電子工業聯盟（EIA）攜手制定了EIA/TIA標準，該標準規定了光纜、連接器的性能和傳輸要求，如今在光纖行業中被廣泛接受和使用。EIA/TIA標準明確了最大衰減是光纖損耗測量時最重要的參數之一。實際上，最大衰減是光纜的衰減系數，以dB/km為單位。下圖顯示了在EIA/TIA-568規范標準中不同類型光纜的最大衰減。
光纜類型波長（nm）最大衰減（dB / km）最小帶寬（Mhz * km）50/125μm多模8503.550013001.550062.5/125μm多模8503.516013001.5500室內單模光纜13101.0——15501.0——室外單模光纜13100.5——15500.5——
如何計算光纖損耗？
若想檢測光纖鏈路是否能正常運行，那么就需要計算光纖損耗、功率預算以及功率裕度，計算方式如下。
光纖損耗的計算
在光纖布線中，經常需要在一條確定長度的線路上計算最大損耗。光纖損耗計算公式：
總鏈路損耗（LL）=光纜衰減+連接器衰減+熔接衰減【注：如果還有其他組件（如衰減器），可將其衰減值疊加】
光纜衰減（dB）=最大光纖衰減系數（dB / km）×長度（km）
連接器衰減（dB）=連接器對數×連接器損耗（dB）
熔接衰減（dB）=熔接個數×熔接損耗（dB）
如上述公式所示，總鏈路損耗是一段光纖內最壞變量的最大總和。需要注意的是，以該種方式計算出的總鏈路損耗只是一種假設值，因為它假定了組件損耗的可能值，也就是說光纖實際的損耗取決于各種因素，損耗值可能會更高或更低。
下面以實際案例為例演示如何計算光纖損耗。如下圖，兩棟建筑之間安裝了單模光纖，傳輸距離為10km，波長為1310nm。同時，該光纖擁有2個ST連接器和1個熔接頭。
光纜衰減——根據上述的標準表格，波長為1310nm的室外單模光纜的最大衰減值為0.5dB / km，因此光纜衰減值為0.5dB / km×10km=5dB。
連接器衰減——因為使用了2個ST連接器，而每個ST連接器的最大損耗為0.75dB，因此連接器衰減為0.75dB×2=1.5dB。在實際計算中，連接器的插損可參考供應商提供的規格值。
熔接衰減——在TIA/EIA標準中規范了，熔接的最大損耗為0.3dB，因此熔接衰減為0.3dBx1=0.3dB。
由此可得出，該光纖鏈路的總損耗為5dB+1.5dB+0.3dB=6.8dB。請注意，上述計算方法只是一個假設值，若想獲得最準確的損耗值，可使用光時域反射儀OTDR進行測量。
功率預算的計算

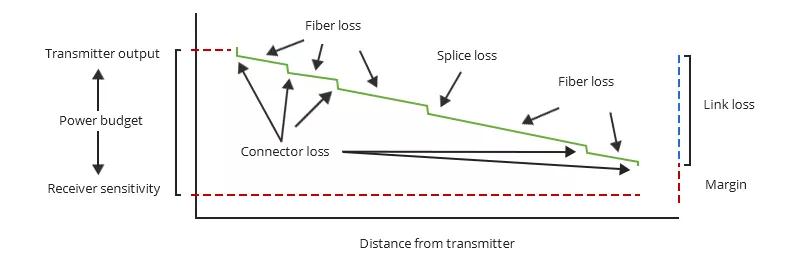

上述提及的鏈路損耗值對整個鏈路的傳輸有何影響？這里就不得不得提到與之密切相關的另外一個參數——功率預算。該參數值主要用于對比計算出的鏈路損耗值，以確保正確安裝設備，只有當鏈路損耗值在功率預算之內時，鏈路才能正常運行。功率預算（PB）是接收器的靈敏度（PR）與發射器耦合進光纖的功率（PT）的差值，也就是說PB=PT-PR。假設發射器的平均光功率為-15dBm，接收器的靈敏度為-28dBm，則功率預算為-15dB-（-28dB）= 13dB。
功率裕度的計算
計算完鏈路損耗和功率預算后，就需要計算功率裕度（PM），它是指從功率預算中除去鏈路損耗之后的可用功率，即PM=PB-LL。
同樣以10km的室內單模光纜為例，由上述計算所得，它的功率預算為13dB，鏈路損耗為6.8dB，因此功率裕度為13dB-6.8dB=6.2dB。該計算所得值大于零，表示鏈路還有足夠的傳輸功率。
