如何利用光衰減器測試光纖收發器的靈敏度?
光纖收發器的靈敏度可以說是光纖收發器的一個重要指標,了解如何測試光纖接收器的靈敏度是一項很重要的技能。當光輸入功率在一定范圍內時,光纖接收器的性能最佳。但是如何來判斷光纖收發器是否會在最低光輸入功率時,提供最佳性能呢?常用的一種方法是使用光衰減器,例如隔板衰減器。但是,我們該如何測試呢?接下來就讓我們一起來了解一下!
測試光纖收發器的靈敏度常用的一種方法是使用光衰減器,例如隔板衰減器。 通常只需要兩個值即可完成測試。 該過程包括如下所示的三個步驟:
2、將發射器連接到接收器,并在發射器可提供的最大光輸出功率下驗證其是否正常工作。您需要以接收器可以接受的最小光輸入功率測試接收器,同時接收器仍然提供最佳性能。為此,您需要從制造商的數據表中獲取最低的光輸入功率值。
3、計算測試所需的衰減水平。例如:發射器的光輸出功率為-17 dBm,接收器的最小光功率電平為-33 dBm。它們之間的差值為16 dB。您可以在接收器的輸入端使用16 dB的隔板衰減器,并重新測試接收器。如果接收器仍能正常工作,則在規格范圍內。
注意:在上面的例子中不考慮光損耗。假設發射器位于接收器10公里處,并且整個光纖鏈路(包括互連)的損耗為6 dB,那么對于您的測試,應使用10 dB的隔板衰減器,而不是16 dB的。
如果沒有專業的可以直接測試靈敏度儀表,可以這樣測試:光收發器網口接電腦,對通過光收發器的遠端電腦對PING,把可調光衰接到光纖上,慢慢增大衰減,當PING測剛剛出現丟包,這時候的收光功率就是靈敏度。
光衰減器是一種非常重要的光纖無源器件,它可按用戶的要求將光信號能量進行預期地衰減,也可以用來測試光纖收發器的靈敏度。種類齊全的光衰減器,為光通信的用戶帶來了方便。
以上方法,就是關于如何測試光纖收發器的靈敏度,希望對您有的幫助!
廣州光橋通信設備有限公司專業研發、生產通信設備。生產的主要設備有:工業交換機,工業以太網交換機、工業PoE交換機,光纖收發器,光纖交換機,多電口收發器,電話光端機,視頻光端機,協議轉換器(網橋),PCM復用設備,PDH光端機,E1倒換設備,串口光端機,SFP光模塊等。聯系電話:400-8866-640 020-82319301 82319302,質量第一,價格優惠。
測試光纖收發器的靈敏度常用的一種方法是使用光衰減器,例如隔板衰減器。 通常只需要兩個值即可完成測試。 該過程包括如下所示的三個步驟:

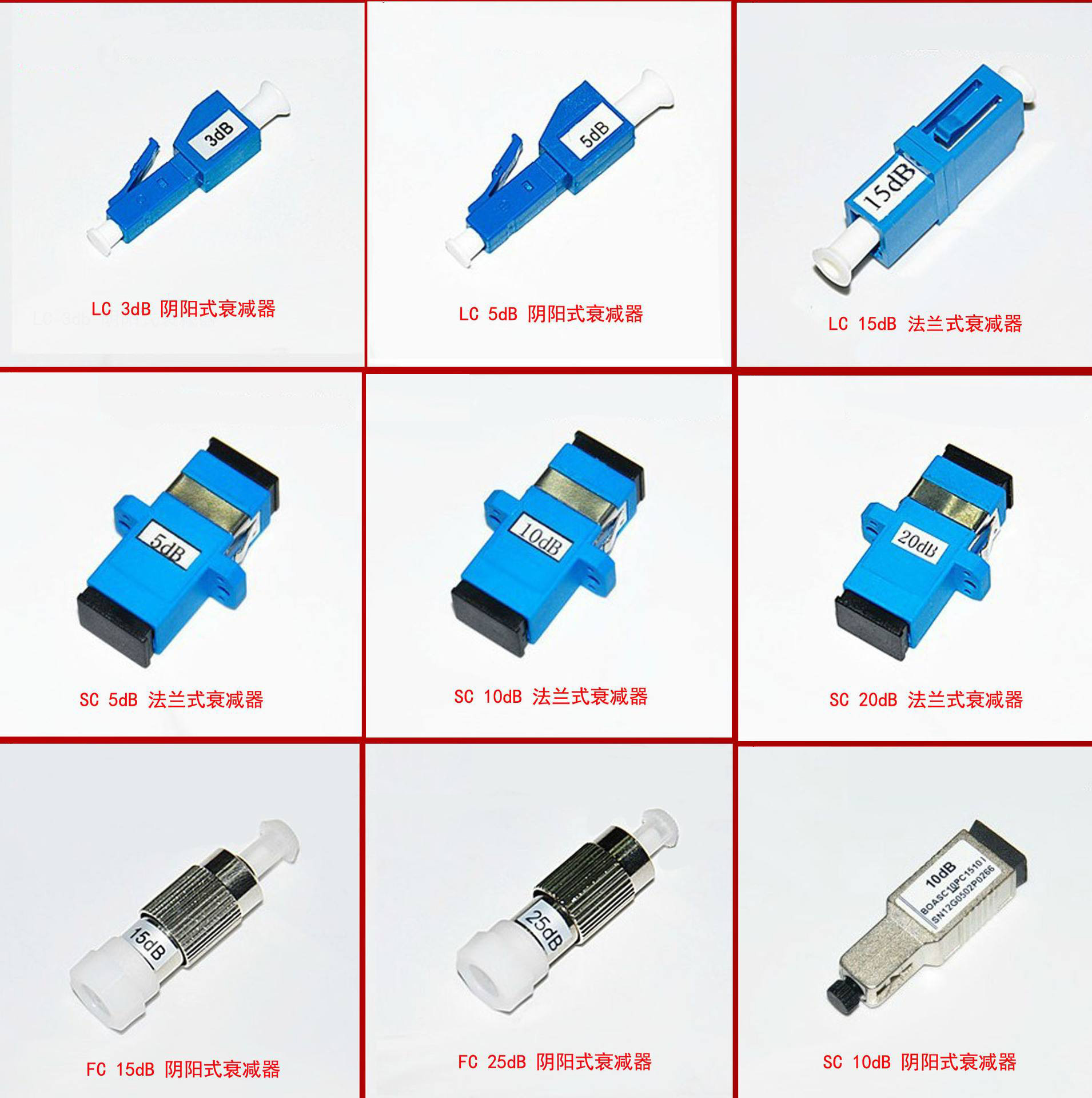

衰減器
2、將發射器連接到接收器,并在發射器可提供的最大光輸出功率下驗證其是否正常工作。您需要以接收器可以接受的最小光輸入功率測試接收器,同時接收器仍然提供最佳性能。為此,您需要從制造商的數據表中獲取最低的光輸入功率值。
3、計算測試所需的衰減水平。例如:發射器的光輸出功率為-17 dBm,接收器的最小光功率電平為-33 dBm。它們之間的差值為16 dB。您可以在接收器的輸入端使用16 dB的隔板衰減器,并重新測試接收器。如果接收器仍能正常工作,則在規格范圍內。
注意:在上面的例子中不考慮光損耗。假設發射器位于接收器10公里處,并且整個光纖鏈路(包括互連)的損耗為6 dB,那么對于您的測試,應使用10 dB的隔板衰減器,而不是16 dB的。
如果沒有專業的可以直接測試靈敏度儀表,可以這樣測試:光收發器網口接電腦,對通過光收發器的遠端電腦對PING,把可調光衰接到光纖上,慢慢增大衰減,當PING測剛剛出現丟包,這時候的收光功率就是靈敏度。
光衰減器是一種非常重要的光纖無源器件,它可按用戶的要求將光信號能量進行預期地衰減,也可以用來測試光纖收發器的靈敏度。種類齊全的光衰減器,為光通信的用戶帶來了方便。
以上方法,就是關于如何測試光纖收發器的靈敏度,希望對您有的幫助!
廣州光橋通信設備有限公司專業研發、生產通信設備。生產的主要設備有:工業交換機,工業以太網交換機、工業PoE交換機,光纖收發器,光纖交換機,多電口收發器,電話光端機,視頻光端機,協議轉換器(網橋),PCM復用設備,PDH光端機,E1倒換設備,串口光端機,SFP光模塊等。聯系電話:400-8866-640 020-82319301 82319302,質量第一,價格優惠。
