如何選擇光纖收發器?
光纖收發器在數據傳輸上打破了以太網電纜的百米局限性,依靠高性能的交換芯片和大容量的緩存 ,在真正實現無阻塞傳輸交換性能的同時,還提供了平衡流量、隔離沖突和檢測差錯等功能,保證數據傳輸時的高安全性和穩定性。因此在很長一段時間內光纖收發器產品仍將是實際網絡組建中不可缺少的一部分,那么,我們該如何選擇光纖收發器呢?接下來我們一起來看看吧!
1、端口的功能測試
主要測試每個端口在10Mbps,100Mbps的雙工狀態,半雙工狀態下是否能夠正常工作。同時應測試每個端口是否能夠自動選擇最高的傳輸速度和自動匹配其他設備的傳輸速率。這項測試可以包含在其他的測試內容中。
2、兼容測試
主要測試光纖收發器同其他兼容以太,快速以太網的不同設備(含網卡,HUB,Switch,光網卡,光交換機)之間的連接能力。要求必須能夠支持兼容產品的連接。
3、電纜連接特性
測試光纖收發器對網線的支持能力。首先應測試100m,10m等長度的五類網線的連接能力,測試不同品牌五類網線長線(120m)的連接能力。測試時要求收發器光電端口在10Mbps,100Mbps速率的連接能力,最高必須能夠連接到全雙工100Mbps,且不能出現傳輸錯誤。對3類雙絞線可以不作測試。次項測試可以包含在其他的測試內容中。
4、傳輸特性(不同長度數據包的傳輸丟失率,傳輸?shù)乃俣龋?br />
主要測試光纖收發器光電端口傳輸不同數據包時的丟包率,以及在不同連接速率下的連接速度。對丟包率可以使用網卡所帶的測試軟件測試,應當測試不同的連接速率下,包的大小在64,512,1518 ,128(可 選)1000(可選)字節的情況下的丟包,包錯誤的數量,包的收發數量必須在2,000,000以 上。測試傳輸速度可以使用perform3,ping等軟件。
5、整機對傳輸網絡協議的兼容性
主要測試光纖收發器對網絡協議的兼容程度,可以在Novell,Windows等環境下測試,必須測試以下低層的網絡協議TCP/IP,IPX,NETBIOS,DHCP等,測試需要廣播的協議。要求光纖收發器支持這些協議(VLAN,QOS,COS 等)。

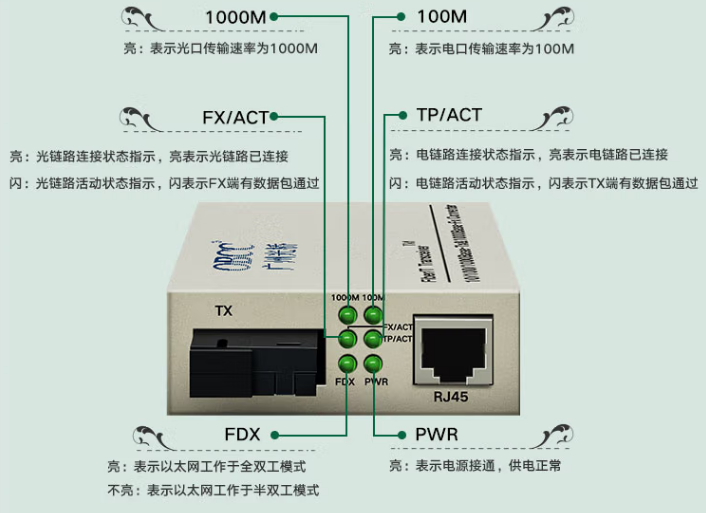

6、指示燈狀態測試
測試指示燈的狀態是否同面板,用戶說明書的描述一致,以及是否同光纖收發器當前的狀態一致。
1、端口的功能測試
主要測試每個端口在10Mbps,100Mbps的雙工狀態,半雙工狀態下是否能夠正常工作。同時應測試每個端口是否能夠自動選擇最高的傳輸速度和自動匹配其他設備的傳輸速率。這項測試可以包含在其他的測試內容中。
2、兼容測試
主要測試光纖收發器同其他兼容以太,快速以太網的不同設備(含網卡,HUB,Switch,光網卡,光交換機)之間的連接能力。要求必須能夠支持兼容產品的連接。
3、電纜連接特性
測試光纖收發器對網線的支持能力。首先應測試100m,10m等長度的五類網線的連接能力,測試不同品牌五類網線長線(120m)的連接能力。測試時要求收發器光電端口在10Mbps,100Mbps速率的連接能力,最高必須能夠連接到全雙工100Mbps,且不能出現傳輸錯誤。對3類雙絞線可以不作測試。次項測試可以包含在其他的測試內容中。
4、傳輸特性(不同長度數據包的傳輸丟失率,傳輸?shù)乃俣龋?br />
主要測試光纖收發器光電端口傳輸不同數據包時的丟包率,以及在不同連接速率下的連接速度。對丟包率可以使用網卡所帶的測試軟件測試,應當測試不同的連接速率下,包的大小在64,512,1518 ,128(可 選)1000(可選)字節的情況下的丟包,包錯誤的數量,包的收發數量必須在2,000,000以 上。測試傳輸速度可以使用perform3,ping等軟件。
5、整機對傳輸網絡協議的兼容性
主要測試光纖收發器對網絡協議的兼容程度,可以在Novell,Windows等環境下測試,必須測試以下低層的網絡協議TCP/IP,IPX,NETBIOS,DHCP等,測試需要廣播的協議。要求光纖收發器支持這些協議(VLAN,QOS,COS 等)。
6、指示燈狀態測試
測試指示燈的狀態是否同面板,用戶說明書的描述一致,以及是否同光纖收發器當前的狀態一致。
